たこ焼き器の材質をCAEで科学する




自宅でたこ焼きをつくると上手に焼けなかった経験はありませんか。店舗では熱伝導率の高い「銅板のたこ焼き器」が多く使われている一方、家庭用には「鉄板のたこ焼き器」が多く販売されています。

なぜ家庭用のたこ焼き器では、焼くのが難しく感じるのか、CAEによる熱解析を用いてたこ焼き器の表面温度の変化をシュミレーションすることで検証します。たこ焼き器の材質を選定する際の参考にしてみてください。

材質は「鉄」「銅」そして「金」の3種類として、ガスコンロでそれぞれのたこ焼き器を加熱した場合の温度変化の様子を検証します。

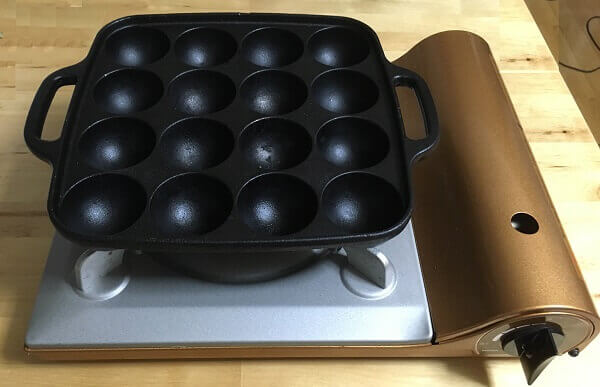

ガスコンロ用たこ焼きプレート

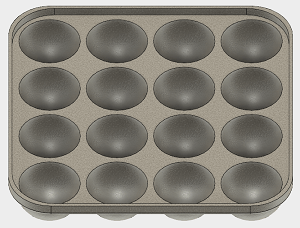

たこ焼きプレートの3Dモデル

金属では「銀」が最も熱伝導率が高くなります。しかし、使用するとすぐに黒く酸化、磨く作業が大変なため、たこ焼き器の材質としては実用的ではないと判断して、熱解析の候補から外しました。



CAEによるたこ焼き器の熱解析手順

  1. 3DCADでたこ焼き器の3次元モデル作成
  2. メッシュ作成(1次要素)
  3. 温度条件の設定、加熱する面の設定
  4. スーパーコンピューターによる熱解析
  5. 解析データを可視化して確認

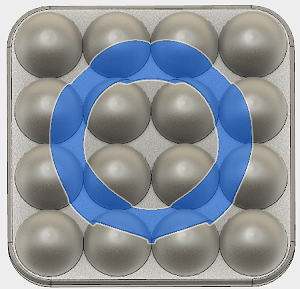

熱負荷は、ガスコンロの炎がたこ焼き器に当たる箇所(下図の青色)に設定します。3分(180秒)で20℃から220℃まで昇温し、その後は250℃に固定しました。

昇温条件の設定箇所

材料の熱伝導率は下記の値に設定しました。

物質名 熱伝導率(W/mK)
86.4
401
318


構造解析

構造解析サービス
  • 応力の把握
  • 安全率と許容応力の検討
  • 3Dによるデータ可視化
  • 破壊予想

構造解析 »


熱解析

熱解析サービス
  • スパコンでの高速計算
  • 温度分布
  • 熱流量
  • 多種の材料に対応

熱解析 »


流体解析

流体解析サービス
  • エアロ形状の設計
  • 流体シミュレーション
  • 圧力・流速の数値化
  • データの3D可視化

流体解析 »

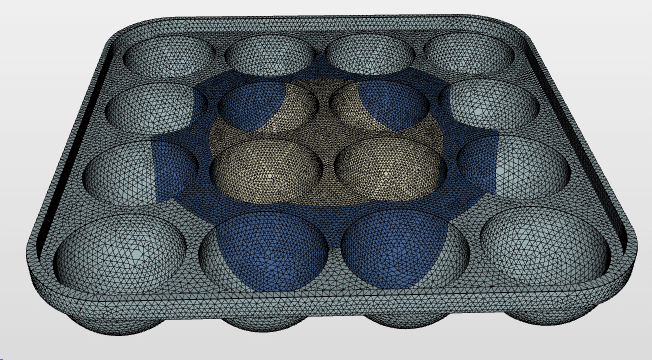

たこ焼き器のメッシュを作成


解析のために、たこ焼き器を小さなメッシュ(要素)に分割します。要素数は約69,000、1次要素でメッシュを作成しました。

ガスコンロの炎によって昇温する箇所(青色)とそれ以外の2箇所、全部で3つのパーツから構成されています。

たこ焼き器の熱解析のためメッシュを作成




鉄製たこ焼き器は温度にムラあり!

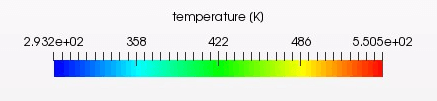

温度分布を色分けして表示しています。室温は20℃(293.15K)に設定し、ガスコンロで3分間かけて250℃(543.15K)まで加熱します。温度は低音の青色から、昇温するにつれて赤色に変化して表示されます。

温度分布をカラーリングで表示

30秒後

鉄製たこ焼き器-加熱開始から30秒後

60秒後

鉄製たこ焼き器-加熱開始から60秒後

90秒後

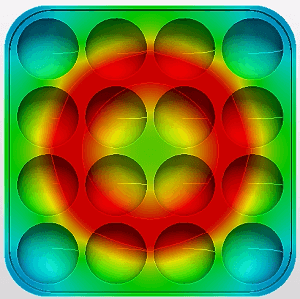

鉄製たこ焼き器-加熱開始から90秒後

120秒後

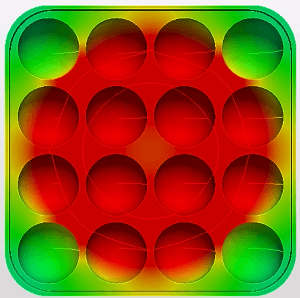

鉄製たこ焼き器-加熱開始から120秒後

150秒後

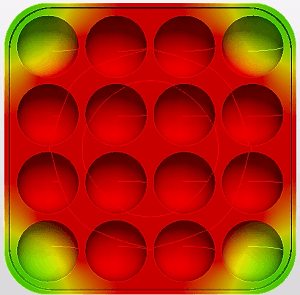

鉄製たこ焼き器-加熱開始から150秒後

180秒後

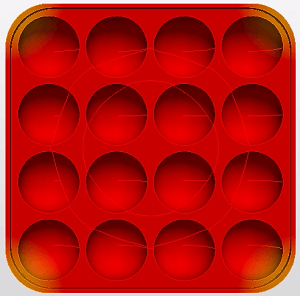

鉄製たこ焼き器-加熱開始から180秒後

加熱される部分から徐々に熱が伝わっていく様子が確認できます。鉄製のたこ焼き器は、120秒後もまだ四隅の温度が低くなっています。そのため、同じタイミングで焼き始めると四隅のたこ焼きは熱が通りにくく、よく焼けているものと四隅を入れ替える必要があります。


銅製のたこ焼き器は温度分布が均一でムラなし


銅製のたこ焼き器では熱伝導率が鉄より高いため、ガスコンロに点火してからわずか90秒後には全体が250℃に達しています。

鉄製と比べると半分の時間で250℃まで温度が上がるため、素早く生地を返す必要があります。そのため上手に焼けるようになるには何度か練習する必要があるかもしれません。

温度分布をカラーリングで表示

銅製のたこ焼き器

銅製のたこ焼き器の3Dモデル

30秒後

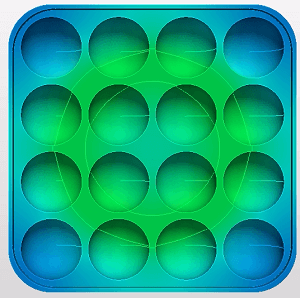

銅製のたこ焼き器-加熱から30秒後

60秒後

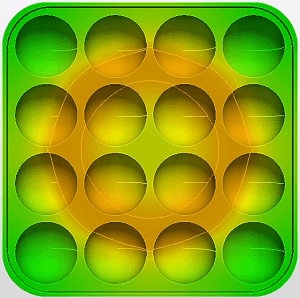

銅製のたこ焼き器-加熱から60秒後

90秒後

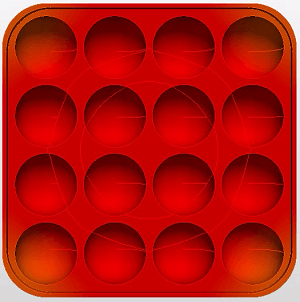

銅製のたこ焼き器-加熱から90秒後

銅製のたこ焼き器の四隅まで均一に加熱されるため、焼きムラは出にくいでしょう。

素早く焼く練習は必要ですが、どの素材のたこ焼き器を買えばいいのか迷ったときは「銅板のたこ焼き器」がおすすめです。


黄金のたこ焼き器をつくったら?


銅には及びませんが、金も熱伝導率の高い金属です。黄金のたこ焼き器の熱伝導をシュミレーションすると下図のようになります。

金は錆びないため、たわしで洗ったり、落としたりしなければ形状が変わらず、何千年も使用することができます。黄金のたこ焼き器を作れば、やがては国宝にも指定されるかもしれませんね。

黄金のたこ焼き器

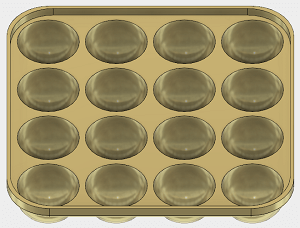

黄金のたこ焼き器の3Dモデル

周囲と同じ緑色箇所が多い

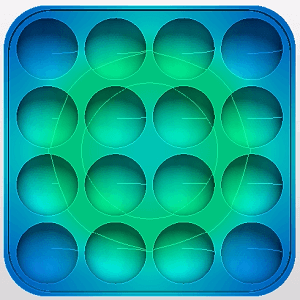

黄金のたこ焼き器-加熱から30秒後

60秒後

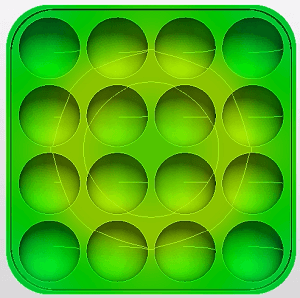

黄金のたこ焼き器-加熱から60秒後

90秒後

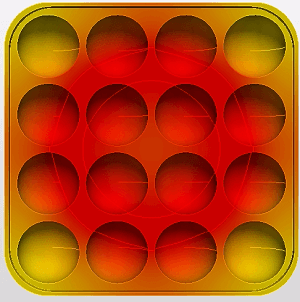

黄金のたこ焼き器-加熱から90秒後

120秒後

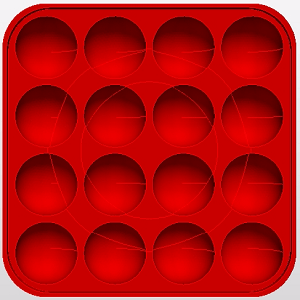

黄金のたこ焼き器-加熱から120秒後


銅よりはゆっくり昇温するため、急いで生地を返す必要はありません。そのため、初心者には「黄金のたこ焼き器」が適しているといえます。

ここまで3種類の金属で温度変化の様子を紹介してきましたが、熱伝導率がわかれば「熱解析」によって熱の伝わり方をシュミレーションすることができるようになります。


CAEによる解析を行うためのアドバイス


この解析はコンピューターによる並列計算を利用していますが、計算に使うコンピューターを4コアに設定して計算を始めると3~4分で解析は終了しました。

たこ焼き器の実寸測定から3Dモデル作成、および解析条件設定、解析結果の表示までのトータルで3時間程度かかっています。
